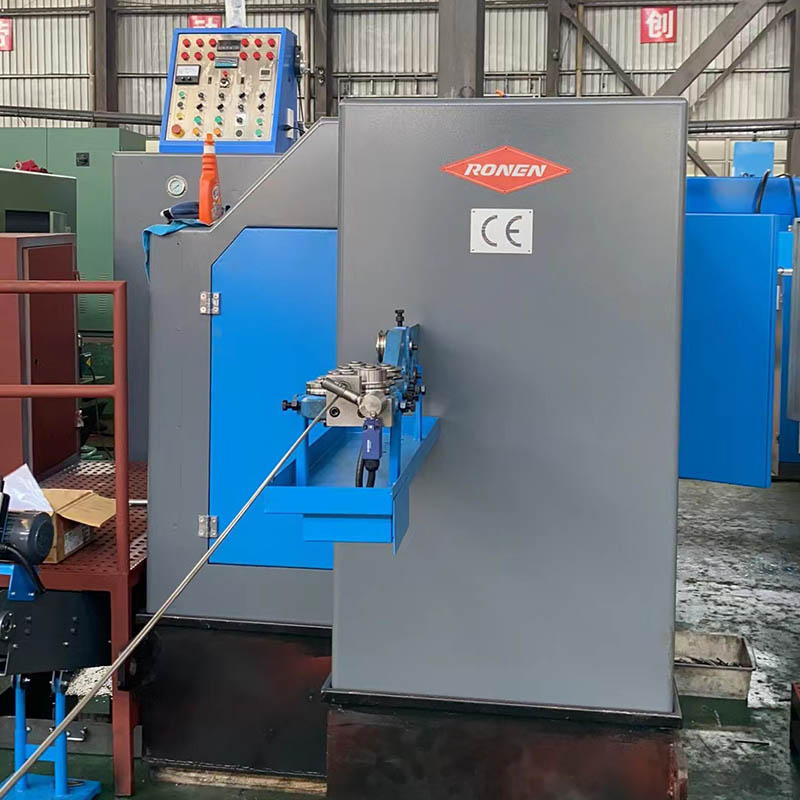

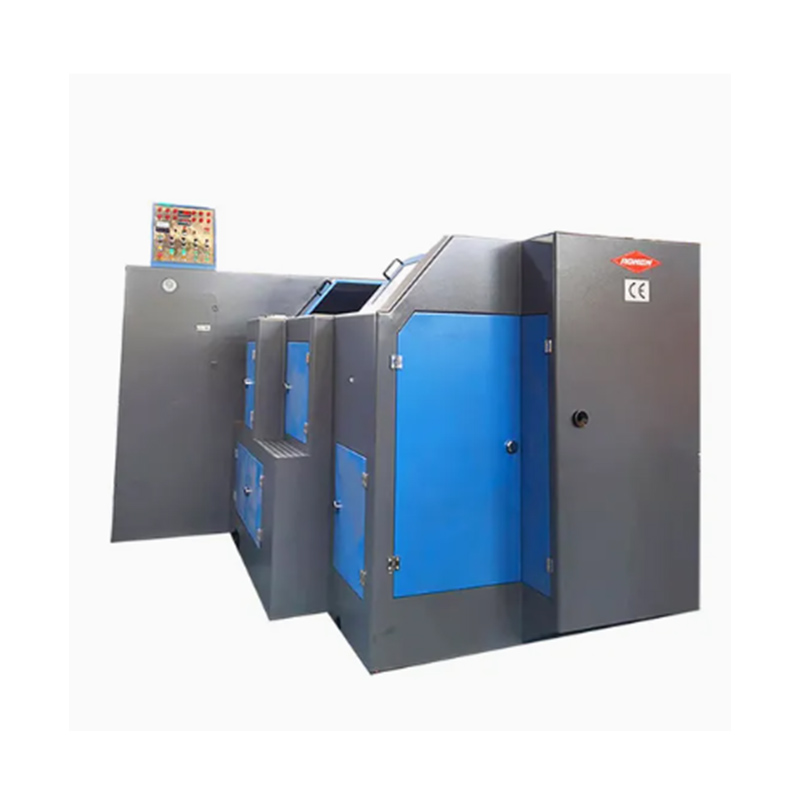

Το Ronen®3 Die 3 Station Bolt Former σχηματίζει το ακατέργαστο μπουλόνι σε τρία βήματα: το πρώτο καλούπι τεντώνει το σύρμα, το δεύτερο καλούπι διαμορφώνει την κεφαλή και το τρίτο καλούπι κόβει τα πλεονάζοντα μέρη. Μόλις καθοριστούν οι διαστάσεις του καλουπιού, το μηχάνημα θα λειτουργεί αυτόματα, κάτι που αποτελεί βασικό πλεονέκτημα που βοηθά τους κατασκευαστές να ενισχύσουν την απόδοση παραγωγής και να εξασφαλίσουν σταθερή ποιότητα μπουλονιών.
Το 3 Die 3 Station Bolt Former χρησιμοποιεί τρία σετ καλουπιών και τρεις διαδοχικούς σταθμούς εργασίας για να εξωθήσει εν ψυχρώ το μεταλλικό σύρμα σε κενά μπουλονιών. Η ταχύτητα είναι μέτρια, κατάλληλη για εργοστάσια με μεσαίες παραγγελίες και εκείνα που έχουν συγκεκριμένες απαιτήσεις ποιότητας.
Το 3 Die 3 Station Bolt Former είναι μια μηχανή ψυχρής κεφαλής που σχηματίζει τις κεφαλές των μπουλονιών μέσω τριών διακριτών διεργασιών. Τα κομμένα τεμάχια σύρματος μεταφέρονται διαδοχικά μέσω τριών διαφορετικών καλουπιών. Σε κάθε σταθμό, μια συγκεκριμένη διάτρηση προσκρούει στο κενό, σταδιακά κατευθύνοντας και διαμορφώνοντάς το. Η διαδικασία τριών βημάτων μπορεί να παράγει κεφαλές μπουλονιών με πλήρη δομή και καλό σχήμα.
Στον πρώτο σταθμό του 3 Die 3 Station Bolt Former, τα κομμένα κενά πιέζονται από τη διάτρηση. Αυτό το αρχικό πάτημα ξεκινά τη διαδικασία ανατροπής, συγκεντρώνοντας το μέταλλο στο ένα άκρο του τυφλού. Σχηματίζει ένα βασικό κυκλικό προκατασκευασμένο σχήμα, προετοιμάζοντας για την ακριβέστερη διαμόρφωση στους επόμενους σταθμούς. Αυτό το στάδιο είναι κρίσιμο για την κανονική ροή του μετάλλου.
Ο τρίτος και τελευταίος σταθμός του Bolt Former είναι όπου η λεπτή διάτρηση επεξεργασίας αναγκάζει το μέταλλο να γεμίσει πλήρως την ακριβή κοιλότητα του καλουπιού. Αυτό θα έχει ως αποτέλεσμα μια τελειωμένη κεφαλή με μπουλόνι με πλήρεις διαστάσεις και ευδιάκριτα χαρακτηριστικά, όπως το πλήρες σχήμα μιας εξαγωνικής κεφαλής ή μιας κεφαλής ροδέλας.
| Μοντέλο | Μονάδα | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Σταθμός σφυρηλάτησης | ΟΧΙ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Δύναμη σφυρηλάτησης | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Μέγιστος διάμετρος αποκοπής | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Μέγιστο μήκος αποκοπής | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Ποσοστό υπερβάλλοντος | τεμ/λεπτό | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| Π.Κ.Ο.Εγκεφαλικό | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| Κ.Ο.Εγκεφαλικό | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Κύρια διαδρομή κριαριού | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Ισχύς κύριου κινητήρα | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Συνολικά dims.of cut off die | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Συνολικά dims.of punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Συνολικά θολά.της κύριας μήτρας | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Ζαχαρωτό γήπεδο | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Βάρος περίπου | Τόνος | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Εφαρμοστέο διάμετρο μπουλονιού | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Μήκος κνήμης κενού | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Συνολικά θαμπές | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Το χαρακτηριστικό του 3 Die 3 Station Bolt Former είναι ότι τα καλούπια είναι ανεξάρτητα και η διαδικασία εντοπισμού σφαλμάτων είναι απλή. Τα τρία σετ καλουπιών τοποθετούνται χωριστά. Εάν κάποιο από αυτά φθαρεί, απλώς αντικαταστήστε το μόνο. Η πίεση σε κάθε σταθμό εργασίας μπορεί να ρυθμιστεί ξεχωριστά. Το σώμα του μηχανήματος δεν είναι βαρύ και το δάπεδο ενός συνηθισμένου εργαστηρίου δεν χρειάζεται να γίνει θεμέλιο.
