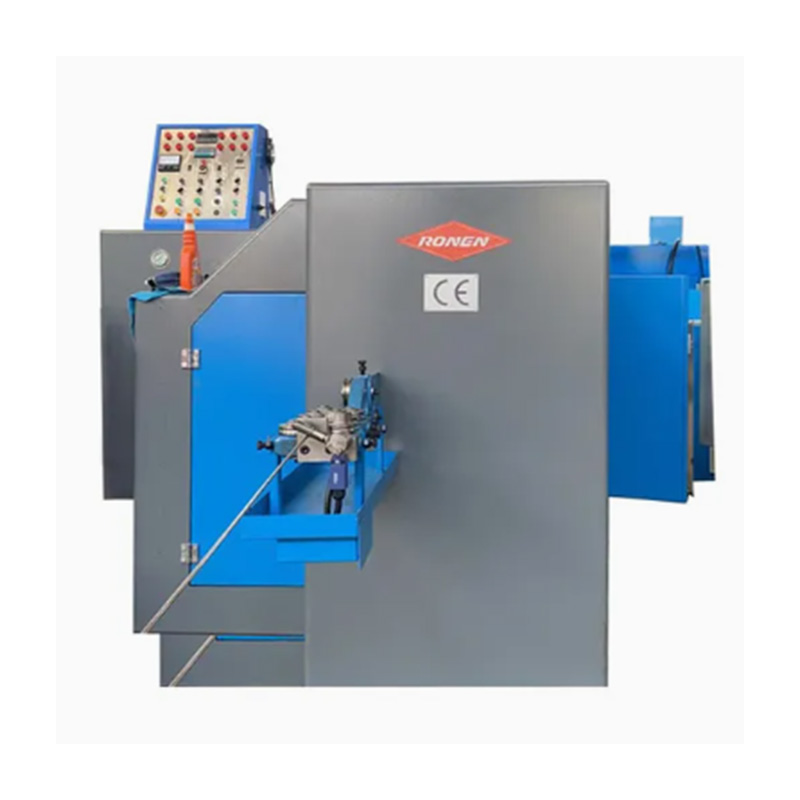

Το Ronen®5 Die 6 Station Bolt Former ολοκληρώνει την παραγωγή τεμαχίων μπουλονιών σε έξι διαδοχικά βήματα: κοπή σύρματος, εξώθηση, διαμόρφωση κεφαλής και κοπή. Δεν απαιτεί από τους προμηθευτές ξεχωριστή αγορά βοηθητικού εξοπλισμού ή εξαρτημάτων. Απλώς τοποθετήστε το καλώδιο, ορίστε τις προδιαγραφές στον πίνακα και το μηχάνημα μπορεί να λειτουργεί συνεχώς.
Το 5 Die 6 Station Bolt Former χρησιμοποιεί πέντε σετ καλουπιών και έξι διαδοχικούς σταθμούς εργασίας για να εξωθήσει εν ψυχρώ το μεταλλικό σύρμα σε σχετικά πολύπλοκα κενά μπουλονιών. Μπορεί να χειριστεί σύρματα διαφορετικών μεγεθών και είναι κατάλληλο για την κατασκευή μπουλονιών με κλιμακωτά μέρη και κεφαλές ειδικού σχήματος.
Το 5 Die 6 Station Bolt Former είναι ένα προηγμένο μηχάνημα ψυχρής κεφαλής ειδικά σχεδιασμένο για την κατασκευή σύνθετων ή μεγάλου μεγέθους μπουλονιών. Χρησιμοποιεί πέντε καλούπια και έξι σταθμούς για να εκτελέσει μια σειρά λειτουργιών στο τυφλό σύρμα. Οι πρόσθετοι σταθμοί επιτρέπουν πρόσθετα βήματα, όπως κόψιμο άκρων, διάτρηση οπών ή πολλαπλή λεπτή επεξεργασία, επιτρέποντας τη δημιουργία σύνθετων γεωμετριών κεφαλής που δεν μπορούν να επιτύχουν τα απλά μηχανήματα.
Αυτή η διαδικασία ξεκινάει με την τροφοδοσία των συρμάτινων πηνίων στο 5 Die 6 Station Bolt Former. Το σύρμα ισιώνεται πρώτα από μια μηχανή ισιώματος για να εξαλειφθούν τυχόν στροφές και στη συνέχεια κόβεται σε συγκεκριμένα μήκη από μια μηχανή κοπής ακριβείας για να σχηματιστούν τα μπιγιέτα. Η συνοχή των μπιγιετών είναι ζωτικής σημασίας καθώς παρέχει τον απαραίτητο ακριβή όγκο μετάλλου για τα επόμενα πολλαπλά στάδια διαμόρφωσης.
Οι πολλαπλοί σταθμοί του Bolt Former μπορούν να εκτελούν εξειδικευμένες λειτουργίες. Αυτό περιλαμβάνει τη δημιουργία αρχικών εσοχών για την αυλάκωση κίνησης, την εξώθηση των διαφόρων τμημάτων του τμήματος της ράβδου, το κόψιμο των υλικών του γρέζιου και, τέλος, το σχηματισμό του πλήρους περιγράμματος της κεφαλής. Αυτή η προσέγγιση βήμα προς βήμα είναι ζωτικής σημασίας για πολύπλοκους τύπους κεφαλών.
Το σημείο πώλησης του 5 Die 6 Station Bolt Former είναι ότι μπορεί να παράγει μπουλόνια σύνθετου σχήματος με σχετικά σταθερή ακρίβεια. Οι έξι σταθμοί εργασίας έχουν σαφώς καθορισμένες εργασίες: 1ος σταθμός εργασίας για τροφοδοσία και κοπή, 2ος σταθμός εργασίας για την αρχική διαμόρφωση του σχήματος κεφαλής, 3ος σταθμός εργασίας για προ-σφράγιση των λεπτομερειών της κεφαλής, 4ος σταθμός εργασίας για τη μηχανική κατεργασία των βημάτων ή των αυλακώσεων του τμήματος της ράβδου, 5ος σταθμός εργασίας για την ακριβή συμπίεση του τελικού τμήματος στην κεφαλή και την 6η θέση εργασίας. ανταποκρίνεται στις διαστάσεις.
| Μοντέλο | Μονάδα | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-130S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Σταθμός σφυρηλάτησης | ΟΧΙ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Δύναμη σφυρηλάτησης | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Μέγιστος διάμετρος αποκοπής | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Μέγιστο μήκος αποκοπής | mm |
80 |
80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Ρυθμός παραγωγής | τεμ/λεπτό | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| Π.Κ.Ο.Εγκεφαλικό | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| Κ.Ο.Εγκεφαλικό | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Κύρια διαδρομή κριαριού | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Ισχύς κύριου κινητήρα | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Συνολικά dims.of cut off die | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Συνολικά dims.of punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Συνολικά θολά.της κύριας μήτρας | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Ζαχαρωτό γήπεδο | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Βάρος περίπου | Τόνος | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Εφαρμοστέο διάμετρο μπουλονιού | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Μήκος κνήμης κενού | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Συνολικά θαμπές | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
