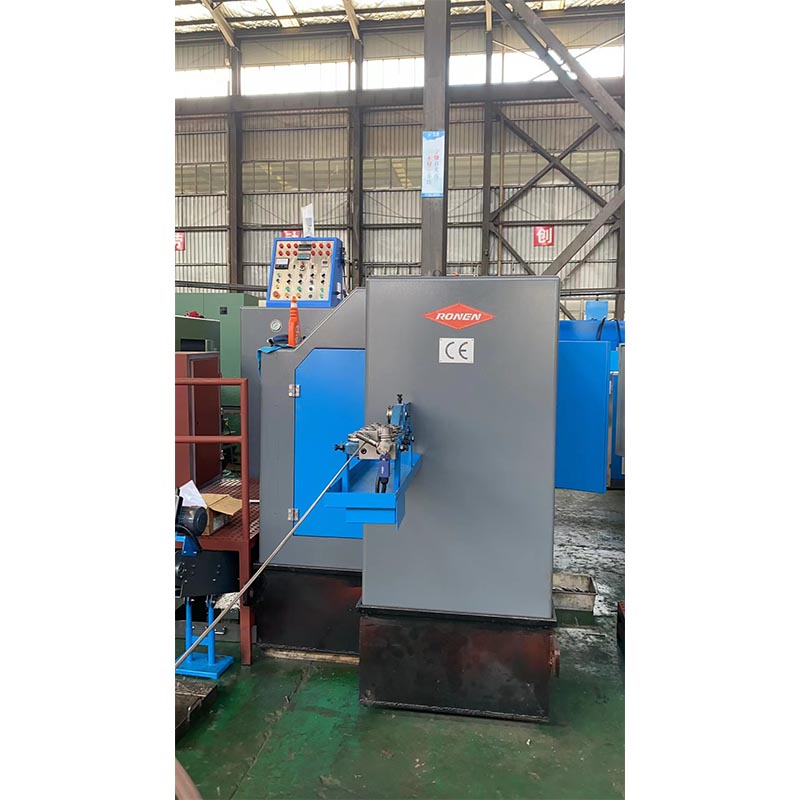

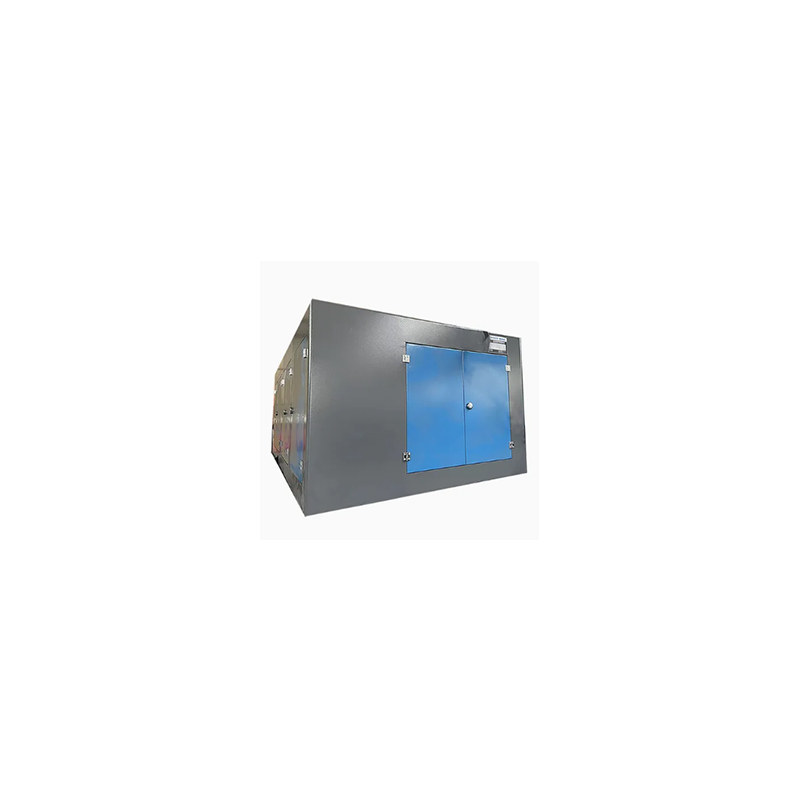

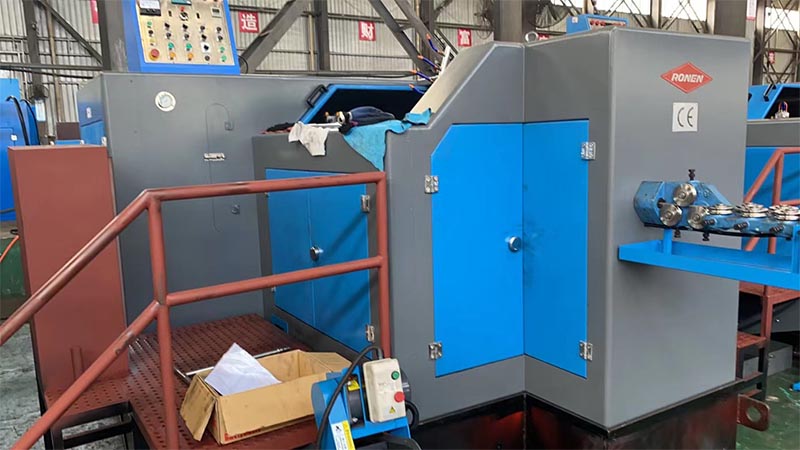

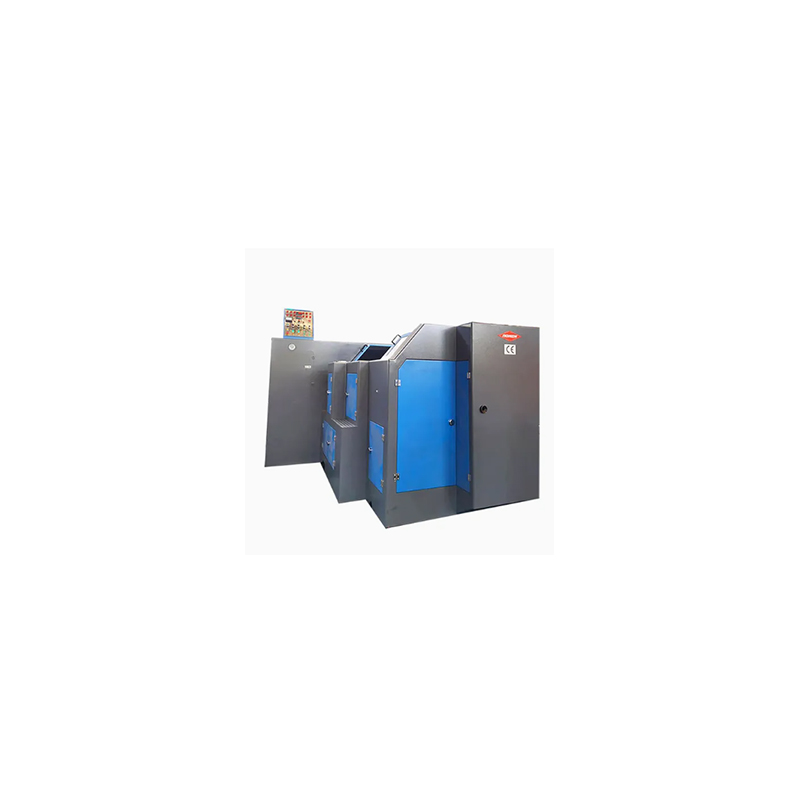

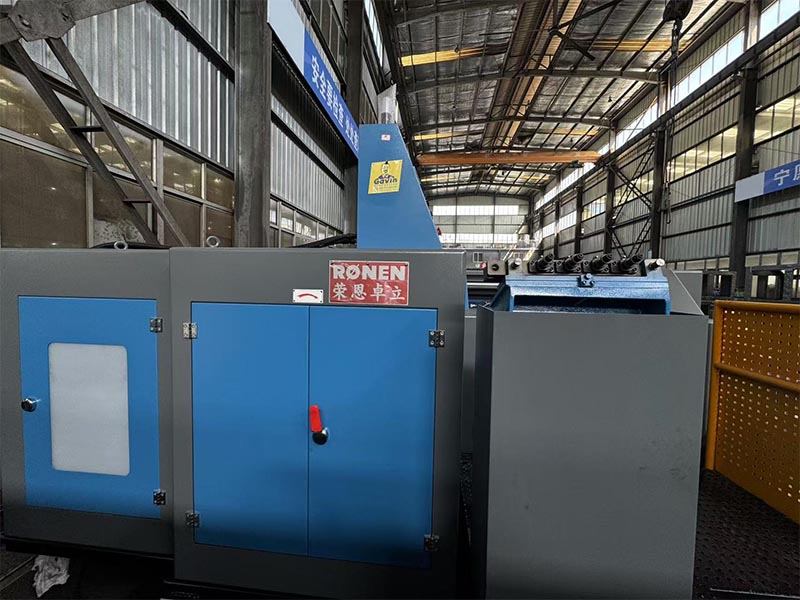

Το μηχάνημα διαμόρφωσης μπουλονιών 3 σταθμών Ronen® Cold Forging είναι ένα βασικό πλεονέκτημα για τους προμηθευτές, ολοκληρώνοντας τη διαμόρφωση μπουλονιών μέσω τριών βημάτων ψυχρής σφυρηλάτησης: ανατροπή του τεμαχίου, διαμόρφωση της κεφαλής και περικοπή της περίσσειας. Απλώς φορτώστε το χαλύβδινο σύρμα, ρυθμίστε το σταθμό και το μηχάνημα θα λειτουργήσει αυτόματα.
Το Cold Forging 3 Station Bolt Former Machine χρησιμοποιεί τη μέθοδο ψυχρής εξώθησης για να μετατρέψει σταδιακά το μεταλλικό σύρμα σε κενά μπουλονιών μέσω τριών διαφορετικών σταθμών. Οι τρεις σταθμοί εργασίας είχαν σαφώς καθορισμένες αρμοδιότητες και το τελικό προϊόν ήταν ένα κενό μπουλονιού με πλήρη κεφαλή.
Το Cold Forging 3 Station Bolt Former Machine είναι μια μηχανή ψυχρής σφυρηλάτησης πολλαπλών σταθμών που σχηματίζει κεφαλές μπουλονιών μέσω τριών διαδοχικών διεργασιών. Τα κομμένα τεμάχια σύρματος μεταφέρονται σε τρία διαφορετικά καλούπια. Σε κάθε σταθμό, η διάτρηση χτυπά το κενό, σφυρηλατώντας σταδιακά το μέταλλο και τελικά σχηματίζοντας μια πλήρη κεφαλή μπουλονιού. Σε σύγκριση με μηχανές με λιγότερους σταθμούς, αυτό μπορεί να σχηματίσει πιο περίπλοκες γεωμετρίες κεφαλής μπουλονιού.
Πρώτα, τροφοδοτήστε το σύρμα από το πηνίο στο μηχάνημα Cold Forging 3 Station Bolt Former. Το σύρμα περνά μέσα από τη συσκευή ισιώματος για να διασφαλιστεί ότι είναι εντελώς ίσιο. Στη συνέχεια, κόβεται σε κενά συγκεκριμένων μηκών με τη μηχανή κοπής. Η συνοχή των ακατέργαστων τεμαχίων είναι υψίστης σημασίας καθώς μπορεί να παρέχει την ακριβή ποσότητα μετάλλου που απαιτείται για τα τρία στάδια διαμόρφωσης.
Στον πρώτο σταθμό της Μηχανής, τα κομμένα κενά πιέζονται από τη διάτρηση. Η αρχική διαδικασία ανατροπής ξεκινά εδώ, μαζεύοντας το μέταλλο στο ένα άκρο του τυφλού για να σχηματιστεί ένα βασικό, τραχύ προδιαμορφωμένο σχήμα. Αυτό το στάδιο προετοιμάζεται για την ακριβέστερη διαμόρφωση στους επόμενους σταθμούς.
| Μοντέλο | Μονάδα | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Σταθμός σφυρηλάτησης | ΟΧΙ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Δύναμη σφυρηλάτησης | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Μέγιστος διάμετρος αποκοπής | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Μέγιστο μήκος αποκοπής | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Ρυθμός παραγωγής | τεμ/λεπτό | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| Π.Κ.Π.Εγκεφαλικό | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| Κ.Ο.Εγκεφαλικό | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Κύρια διαδρομή κριαριού | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Ισχύς κύριου κινητήρα | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Συνολικά dims.of cut off die | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Συνολικά dims.of punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Συνολικά θολά.της κύριας μήτρας | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Ζαχαρωτό γήπεδο | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Βάρος περίπου | Τόνος | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Εφαρμοστέο διάμετρο μπουλονιού | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Μήκος κνήμης κενού | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Συνολικά θαμπές | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Το χαρακτηριστικό του Cold Forging 3 Station Bolt Former Machine είναι ότι οι θέσεις εργασίας του είναι ρυθμιζόμενες και έχει ισχυρή προσαρμοστικότητα. Η πίεση που εφαρμόζεται σε κάθε θέση εργασίας και η θέση του καλουπιού μπορούν να ρυθμιστούν ανεξάρτητα. Το καλούπι είναι σπαστού τύπου και δεν χρειάζεται πλήρη αντικατάσταση, εξοικονομώντας έτσι το κόστος του καλουπιού.
