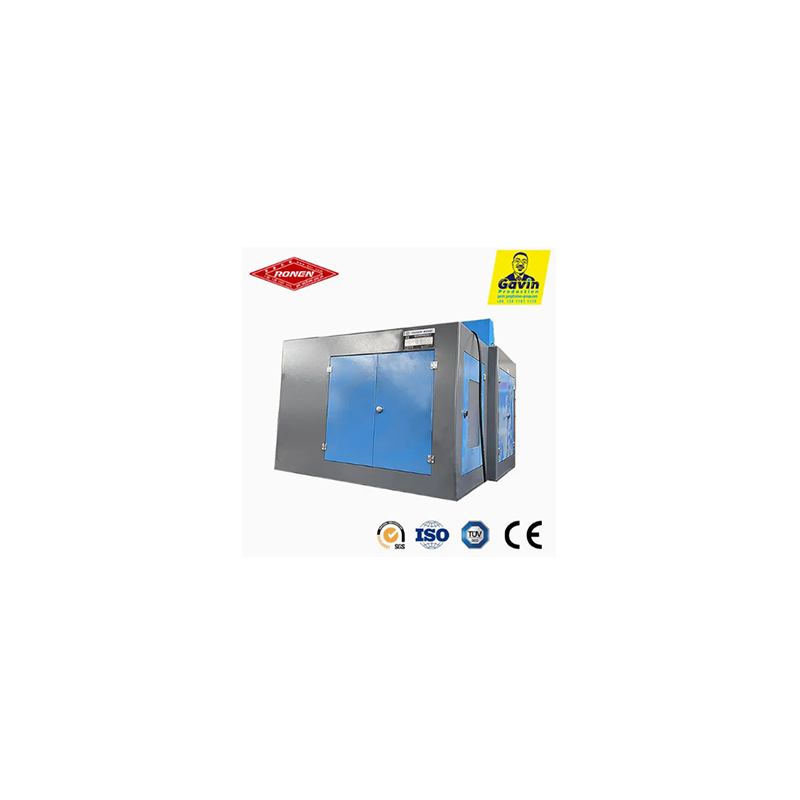

Το μηχάνημα διαμόρφωσης μπουλονιών 7 σταθμών Ronen® Cold Forging ολοκληρώνει ολόκληρη τη διαδικασία κατασκευής μπουλονιών σε μία μόνο γραμμή παραγωγής: τροφοδοσία σύρματος, ανατροπή, διαμόρφωση κεφαλής, κοπή και προ-κλωστή, με συνολικά επτά σταθμούς. Δεν χρειάζεται να μετακινήσετε τις πρώτες ύλες μεταξύ των μηχανών.
Το Cold Forging 7 Station Bolt Former Machine μετατρέπει το μεταλλικό σύρμα σε κενά μπουλονιών υψηλής ακρίβειας μέσω επτά διαδοχικών διαδικασιών ψυχρής εξώθησης. Μπορεί να χειριστεί σύρματα διαφορετικής διαμέτρου και να παράγει μπουλόνια που πληρούν τις απαιτήσεις υψηλής ακρίβειας και αντοχής.
Το Cold Forging 7 Station Bolt Former Machine είναι ένα εξελιγμένο μηχάνημα ψυχρής σφυρηλάτησης ειδικά σχεδιασμένο για την κατασκευή μπουλονιών με σύνθετες κεφαλές ή μεγαλύτερων μεγεθών. Υποβάλλεται σε επτά διαδοχικές διεργασίες σφυρηλάτησης σε ένα μόνο σύρμα. Αυτή η διαδικασία πολλαπλών σταδίων επιτρέπει σημαντική μετατόπιση μετάλλων και επιτρέπει το σχηματισμό πολύπλοκων χαρακτηριστικών, όπως βαθιές αυλακώσεις κίνησης ή αυλακώσεις κάτω από την κεφαλή.
Οι επτά σταθμοί του Bolt Former Machine έχουν ξεχωριστές λειτουργίες: Ο σταθμός 1 είναι για τροφοδοσία και κοπή. Ο σταθμός 2 είναι για τον αρχικό σχηματισμό του σχήματος της κεφαλής. Ο σταθμός 3 είναι για προ-σφυρηλάτηση της κεφαλής. Ο σταθμός 4 είναι για την ακριβή διαμόρφωση της κεφαλής. Ο σταθμός 5 είναι για τη διαμόρφωση του βήματος του τμήματος της ράβδου. Ο σταθμός 6 είναι για τη διαμόρφωση του τμήματος της ράβδου. και ο Σταθμός 7 είναι για το τελικό φινίρισμα. Η όλη διαδικασία ολοκληρώνεται αυτόματα.
Το μηχάνημα Cold Forging 7 Station Bolt Former απαιτεί ένα σύστημα τροφοδοσίας και κοπής σύρματος υψηλής ακρίβειας. Το σύρμα πρέπει να ισιωθεί πλήρως για να μπορέσει να κοπεί σε κενά ακριβούς μήκους. Ο σταθερός όγκος του τυφλού είναι ζωτικής σημασίας επειδή το υλικό θα κατανεμηθεί σε πολλαπλά στάδια διαμόρφωσης για να επιτευχθεί το τελικό σχήμα κεφαλής χωρίς ελαττώματα.
| Μοντέλο | Μονάδα | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Σταθμός σφυρηλάτησης | ΟΧΙ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Δύναμη σφυρηλάτησης | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Μέγιστος διάμετρος αποκοπής | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Μέγιστο μήκος cui-off | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Ρυθμός παραγωγής | τεμ/λεπτό | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| Π.Κ.Ο.Εγκεφαλικό | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| Κ.Ο.Εγκεφαλικό | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Κύρια διαδρομή κριαριού | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Ισχύς κύριου κινητήρα | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Συνολικά dims.of cut off die | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Συνολικά dims.of punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Συνολικά θολά.της κύριας μήτρας | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Ζαχαρωτό γήπεδο | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Βάρος περίπου | Τόνος | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Εφαρμοστέο διάμετρο μπουλονιού | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Μήκος κνήμης κενού | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Συνολικά θαμπές | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Το βασικό σημείο πώλησης του Cold Forging 7 Station Bolt Former Machine είναι η "επεξεργασία πολλαπλών σταθμών βήμα προς βήμα", η οποία επιτρέπει την παραγωγή πολύπλοκων δομικών μπουλονιών με εξαιρετικά υψηλή ακρίβεια. Οι επτά σταθμοί εργασίας του διαμορφώνουν και τελειοποιούν σταδιακά, διασφαλίζοντας ότι κάθε λεπτομέρεια είναι σωστά τοποθετημένη. Η ομοκεντρικότητα μεταξύ κεφαλής και άξονα είναι εξαιρετικά καλή.
