Ο προμηθευτής Ronen® παρέχει το 4 Die 4 Station Bolt Former, το οποίο σχηματίζει το κενό μπουλονιού σε τέσσερα βήματα: το πρώτο βήμα είναι να κόψετε το σύρμα, το δεύτερο βήμα είναι να τεντώσετε το ακατέργαστο, το τρίτο βήμα είναι να διαμορφώσετε την κεφαλή του μπουλονιού και το τέταρτο βήμα είναι να κόψετε τα πλεονάζοντα μέρη. Δεν χρειάζεται να μετακινήσετε τις πρώτες ύλες.
Το 4 Die 4 Station Bolt Former χρησιμοποιεί τέσσερις ξεχωριστούς σταθμούς και τα αντίστοιχα καλούπια για να ψύχει το μεταλλικό σύρμα σε κενά μπουλονιών. Κατασκευάζει μπουλόνια σπρώχνοντας μέταλλο σε τέσσερα στάδια διαμόρφωσης. Το μεταλλικό σύρμα εισέρχεται από το ένα άκρο, κόβεται και μετά περνά από κάθε σταθμό εργασίας.
Τοποθετήστε ένα ρολό σύρματος στον διαμορφωτή μπουλονιών και η διαδικασία διαμόρφωσης μπορεί να ξεκινήσει. Το μηχάνημα κόβει αυτόματα ένα τμήμα σύρματος και το τροφοδοτεί στους τέσσερις σταθμούς. Σε κάθε στάση, ένα εργαλείο πιέζει πάνω στο μέταλλο, αλλάζοντας το σχήμα του και μετατρέποντας το απλό σύρμα σε ένα πολύπλοκο μπουλόνι.
Το 4 Die 4 Station Bolt Former χρησιμοποιεί μια διαδικασία κρύας σφυρηλάτησης, επιτρέποντας στο μέταλλο να διαμορφωθεί χωρίς να χρειάζεται θέρμανση. Καθώς η εσωτερική δομή του μετάλλου συμπιέζεται και αναδιαμορφώνεται, αυτό έχει ως αποτέλεσμα ένα πιο στιβαρό τελικό προϊόν. Οι συνδετήρες που κατασκευάζονται με αυτόν τον τρόπο είναι εξαιρετικά ισχυροί και ανθεκτικοί.

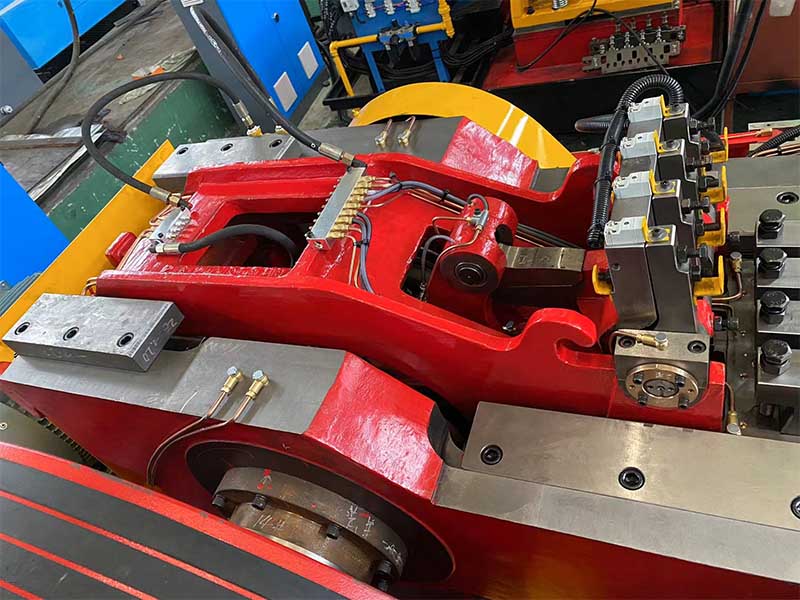

Ένα από τα βασικά εξαρτήματα του διαμορφωτή μπουλονιών είναι το δάκτυλο μεταφοράς. Αυτό το εξάρτημα μαζεύει τα ημιτελή μπουλόνια και τα μετακινεί με ακρίβεια από τον ένα σταθμό στον άλλο. Εάν αυτός ο μηχανισμός δεν ευθυγραμμιστεί σωστά, τα μπουλόνια δεν θα διαμορφωθούν σωστά. Η ροή της διαδικασίας του είναι προοδευτική. Ο πρώτος σταθμός μπορεί να αρχίσει να σχηματίζει την κεφαλή, ο επόμενος σταθμός ολοκληρώνει το σχηματισμό κεφαλής, ένας άλλος σταθμός επεξεργάζεται την άκρη και ο τελευταίος σταθμός αρχίζει να επεξεργάζεται τα νήματα.
| Μοντέλο | Μονάδα | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Σταθμός σφυρηλάτησης | ΟΧΙ. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Δύναμη σφυρηλάτησης | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Μέγιστος διάμετρος αποκοπής | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Μέγιστο μήκος αποκοπής | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Ρυθμός παραγωγής | τεμ/λεπτό | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| Π.Κ.Ο. Κτύπημα | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| Κ.Ο. Κτύπημα | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Κύρια διαδρομή κριαριού | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Ισχύς κύριου κινητήρα | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Συνολικά θαμπές. του αποκομμένου πεθαίνουν | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Συνολικά θαμπές. της διάτρησης πεθαίνουν | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Συνολικά θαμπές. της κύριας μήτρας | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Ζαχαρωτό γήπεδο | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Περίπου βάρος | Τόνος | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Εφαρμοστέο διάμετρο μπουλονιού | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Μήκος κνήμης κενού | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Συνολικά θαμπές | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
Το χαρακτηριστικό του 4 Die 4 Station Bolt Former είναι ότι οι σταθμοί εργασίας είναι καλά συντονισμένοι και η αντικατάσταση του καλουπιού είναι γρήγορη. Οι κινήσεις των τεσσάρων σταθμών εργασίας συντονίζονται με ακρίβεια με μηχανική σύνδεση. Μόλις ολοκληρωθεί η επεξεργασία του προηγούμενου σταθμού εργασίας, το τεμάχιο εργασίας μετακινείται αυτόματα στον επόμενο χωρίς καμία εσφαλμένη ευθυγράμμιση ή στάσιμο.
