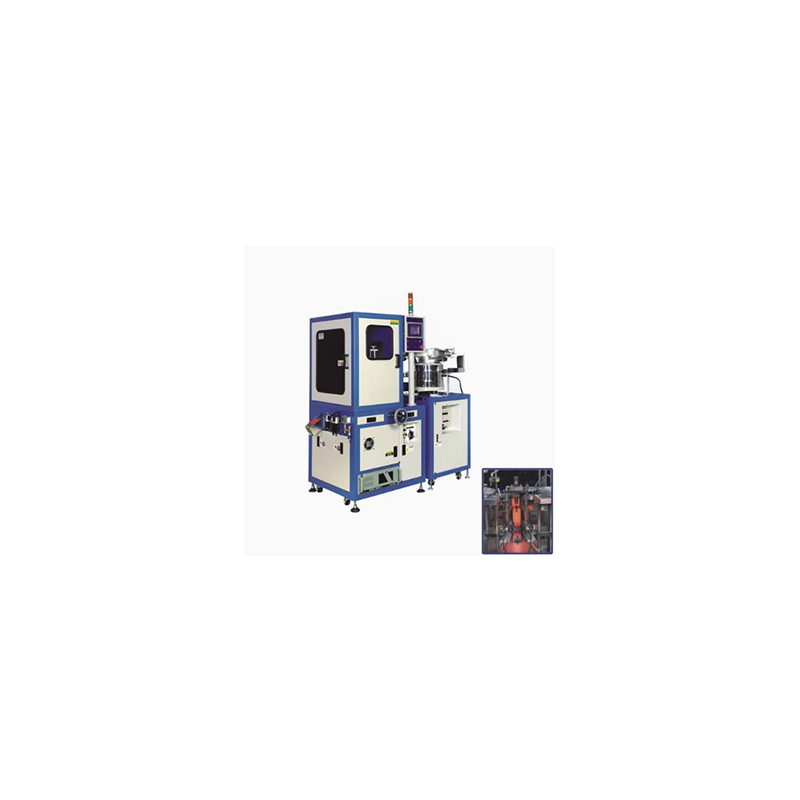

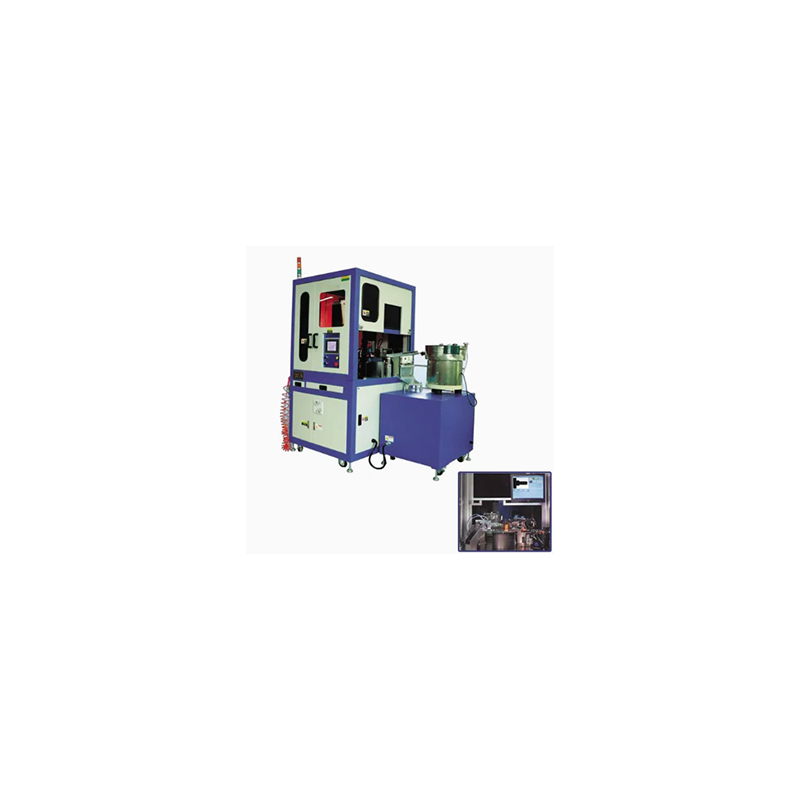

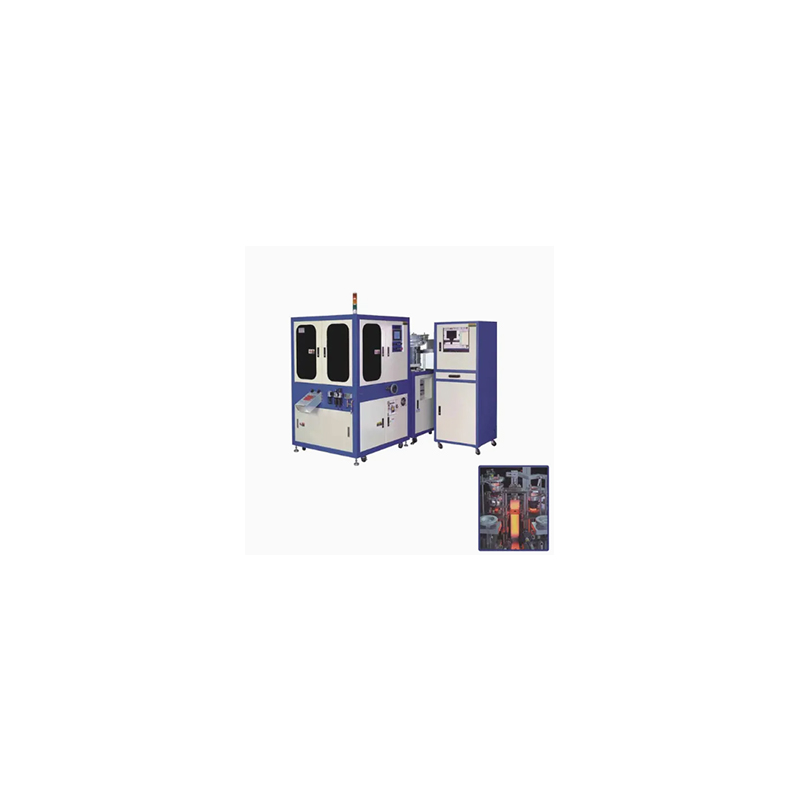

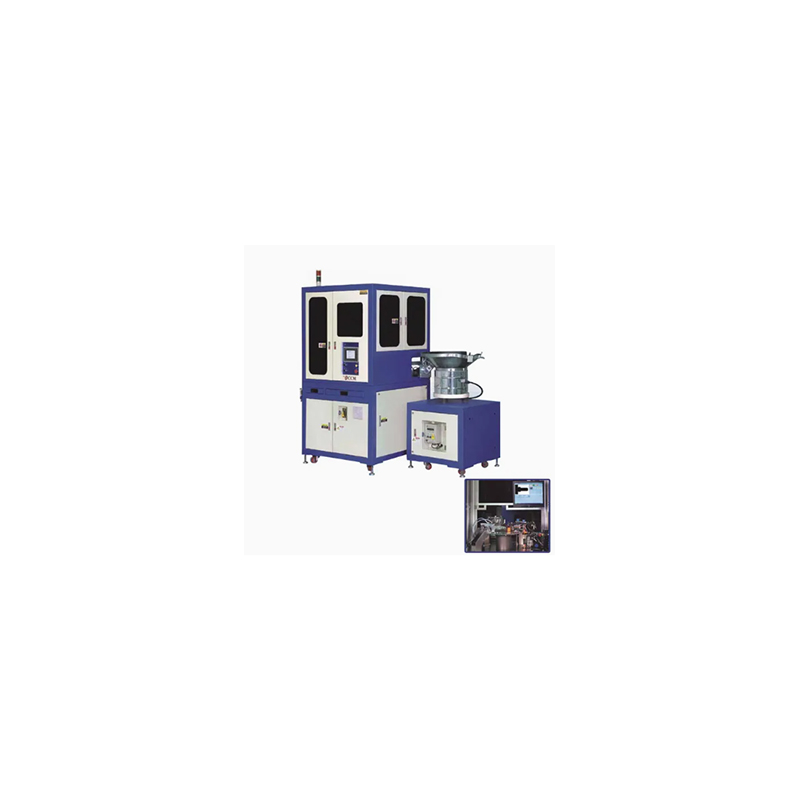

Το μηχάνημα διαλογής οπτικής διαλογής Ronen®Bolt μπορεί να ανιχνεύσει προβλήματα όπως λυγισμένα σπειρώματα, ραγισμένες κεφαλές μπουλονιών ή λανθασμένα μήκη και στη συνέχεια να πραγματοποιήσει ταξινόμηση. Απλά ρίξτε τα μπουλόνια στο μηχάνημα, και θα τα μετακινήσει κάτω από την κάμερα και θα διακρίνει αυτόματα ανάμεσα σε καλούς και κακούς μπουλόνια.
Το μηχάνημα διαλογής οπτικής ταξινόμησης των μπουλονιών χρησιμοποιείται ειδικά για την ποιότητα επιθεώρησης και ταξινόμηση προδιαγραφών των βιδών. Ρίξτε ένα σωρό από μπουλόνια σε αυτό, και θα σταλούν αυτόματα στην περιοχή επιθεώρησης. Η περιοχή επιθεώρησης μπορεί να ανιχνεύσει εάν τα μπουλόνια έχουν προβλήματα.
Η μηχανή διαλογής οπτικής ταξινόμησης του μπουλονιού μπορεί να ολοκληρώσει αυτόματα τη διαλογή και την επιθεώρηση των μπουλονιών. Λαμβάνει ένα μείγμα πολλών διαφορετικών μπουλονιών και τα ομαδοποιεί σύμφωνα με συγκεκριμένα πρότυπα. Αυτό το μηχάνημα μπορεί επίσης να εντοπίσει ελαττωματικά μπουλόνια και να διασφαλίσει ότι μόνο τα ειδικά εξαρτήματα μπορούν να προχωρήσουν στο στάδιο συσκευασίας ή συναρμολόγησης. Αντικαθιστά την αργή και ασυνεπή χειροκίνητη ταξινόμηση.
Ο πυρήνας της μηχανής προβολής οπτικής διαλογής του μπουλονιού είναι το οπτικό του σύστημα. Οι κάμερες υψηλής ανάλυσης καταγράφουν με ακρίβεια τις εικόνες υψηλής ευκρίνειας κάθε μπουλονιού. Το λογισμικό ειδικού ανάλυσης στη συνέχεια επεξεργάζεται βαθιά αυτές τις εικόνες, εξάγοντας και μέτρηση πολλαπλών χαρακτηριστικών χαρακτηριστικών των βασικών χαρακτηριστικών των βιδών μέσω αλγορίθμων, συμπεριλαμβανομένης της διαμέτρου κεφαλής μπουλονιών, της διαμέτρου του άξονα του μπουλονιού, του συνολικού μήκους, του βήματος νήματος και του στυλ κεφαλής, εξασφαλίζοντας την ακρίβεια και την πληρότητα της συλλογής δεδομένων.
Το μηχάνημα όχι μόνο ταξινομείται κατά μέγεθος, αλλά μπορεί επίσης να εντοπίσει και να αφαιρέσει τα ελαττωματικά μπουλόνια. Αυτό το σύστημα όρασης έχει εξαιρετικές δυνατότητες ελέγχου ποιότητας και μπορεί να εντοπίσει με ακρίβεια μια ποικιλία κοινών ελαττωμάτων, όπως ζημιές από σπειρώματα, λυγισμένους άξονες, ραγισμένες ή παραμορφωμένες κεφαλές μπουλονιών, αγνοούμενα νήματα και σοβαρή διάβρωση. Είναι ένας απαραίτητος βασικός σύνδεσμος στη διαδικασία αυτοματοποιημένης προβολής.
| Είδος | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Διάμετρος καλωδίου (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Πλάτος κεφαλής (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Ύψος κεφαλής (mm) | 2-10 | 2-25 | 0,5-7 | - |
| Μήκος κάτω από το κεφάλι (mm) | 5-70 | 15-120 | 1.5-12 | - |
| Ταξινόμηση ακρίβειας (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Ταχύτητα ταξινόμησης (pcs/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Πίεση αέρα (kg/cm3) |
5 |
|||
| Ηλεκτρονικός υπολογιστής | Βιομηχανικός υπολογιστής | |||
| Ψηφιακή φωτογραφική μηχανή | Βασιλιάς | Βασιλιάς |
Βασιλιάς |
Βασιλιάς |
| Καθαρό/μικτό βάρος (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Διάσταση μηχανής (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Διάσταση μετά την κιβώτιο (κεντρικός υπολογιστής/δονητική θέση+βάση υπολογιστών) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Το σημείο πώλησης της μηχανής προβολής οπτικής διαλογής BOLT είναι ότι μπορεί να ανιχνεύσει πολύ ακρίβεια χωρίς μεγάλη προσπάθεια. Μπορεί να επεξεργαστεί εκατοντάδες μπουλόνια ανά λεπτό. Ακόμα και μια μικρή εγκοπή στα νήματα μπορεί να συλληφθεί. Οι προδιαγραφές είναι ακριβείς και δεν υπάρχει σύγχυση. Επιπλέον, δεν απαιτεί συνεχή παρακολούθηση, εξοικονομώντας έτσι εργασία και κόστος.
