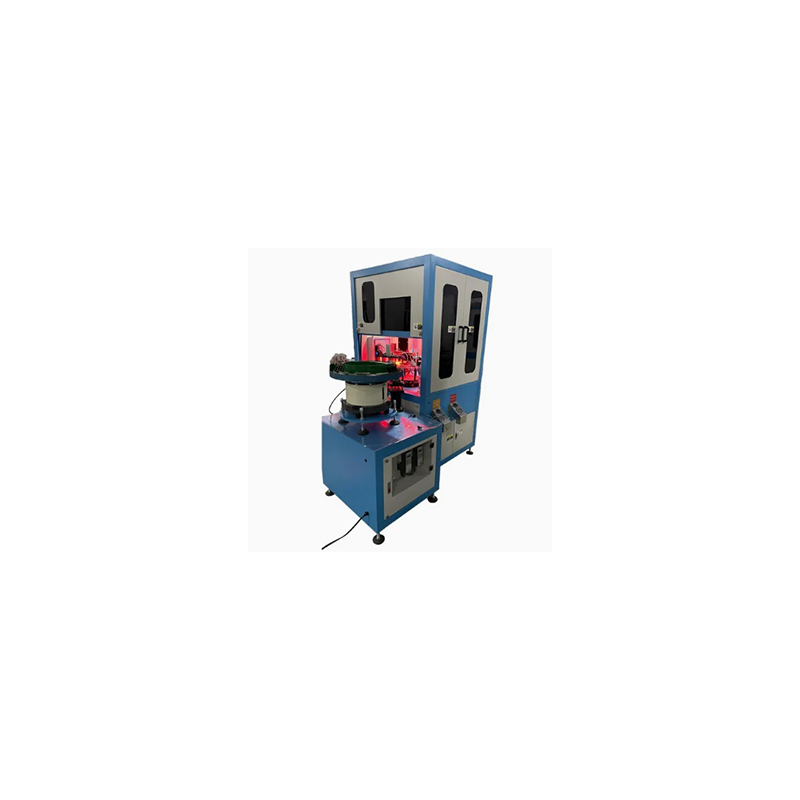

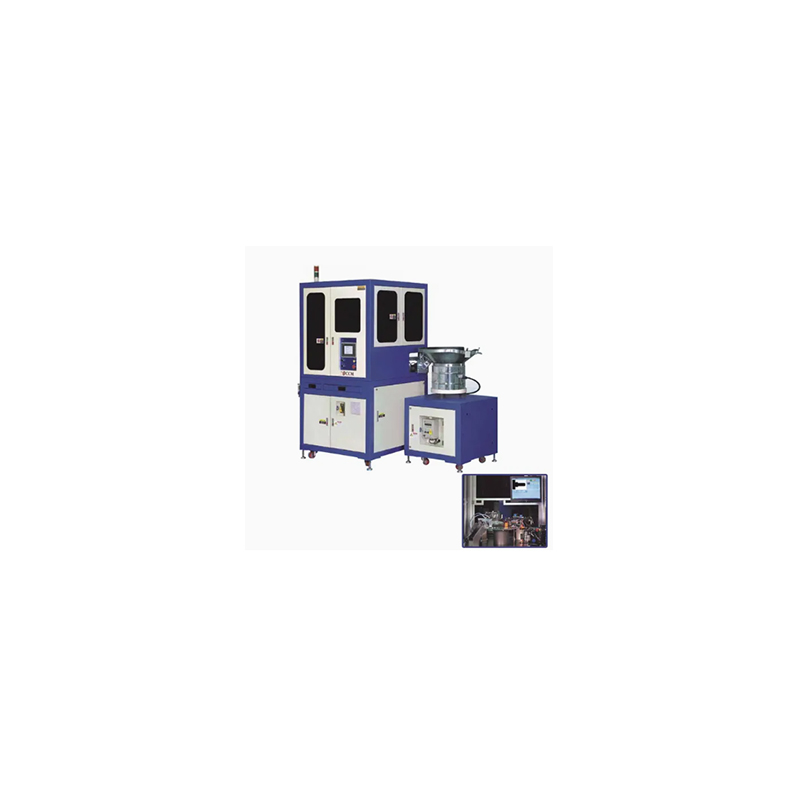

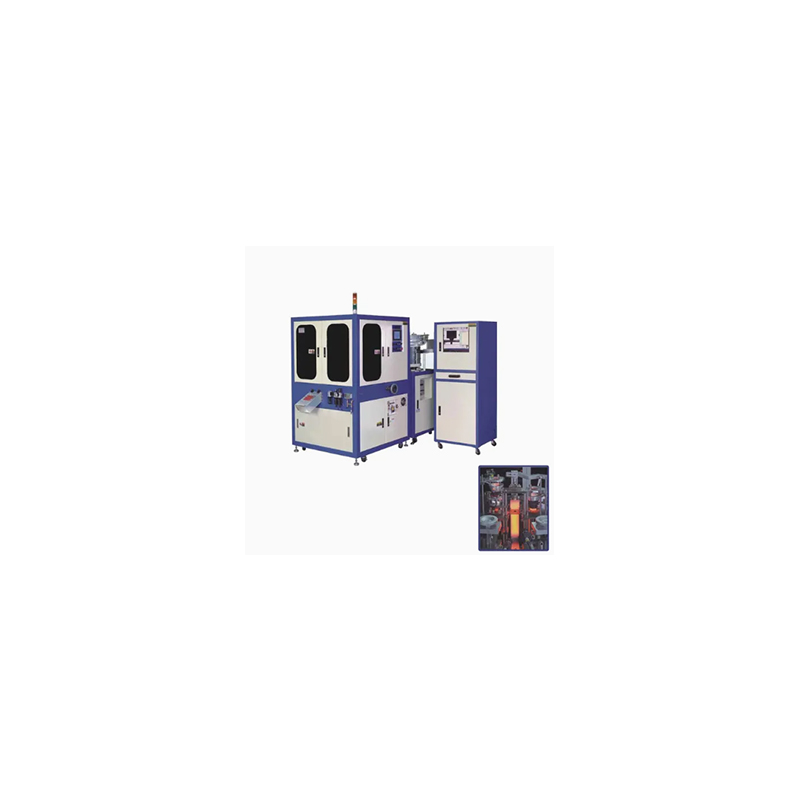

Η μηχανή οπτικής διαλογής Ronen® Square Nut, που έχει σχεδιαστεί για να ανταποκρίνεται στα υψηλά πρότυπα των κατασκευαστών, χρησιμοποιεί κάμερες για να επιθεωρήσει τα τετράγωνα καρύδια. Θα ταξινομήσει αυτόματα τα εξειδικευμένα καρύδια σε ένα κουτί ταξινόμησης και τα ανεπιφύλακτα καρύδια σε ένα άλλο κουτί διαλογής.
Η μηχανή οπτικής ταξινόμησης τετραγωνικής παξιμάδι έχει σχεδιαστεί ειδικά για να εντοπίζει ελαττωματικά προϊόντα και να τα ταξινομεί με προδιαγραφές για τετράγωνα καρύδια. Χρησιμοποιώντας έναν οπτικό φακό και φωτισμό, μπορεί να εντοπίσει εάν υπάρχει κάποιο πρόβλημα με το καρύδι.
Η μηχανή οπτικής ταξινόμησης τετραγωνικής παξιμάδι είναι ένας ειδικός εξοπλισμός διαλογής που σχεδιάστηκε για τετράγωνα καρύδια. Ο πυρήνας επιλύει δύο βασικές ανάγκες: Πρώτον, μέσω της τεχνολογίας οπτικής αναγνώρισης, καταγράφει με ακρίβεια την τετραγωνική δομή, τα ακραία και τα γωνιακά περιγράμματα και άλλα χαρακτηριστικά των τετραγωνικών καρύδι και διαχωρίζει γρήγορα τετράγωνα παξιμάδια από μικτά συνδετικά όπως μπουλόνια, στρογγυλά παξιμάδια και ροδέλες για να αποφευχθεί η σύγχυση παρόμοιων τμημάτων. Δεύτερον, για τα διαχωρισμένα τετράγωνα παξιμάδια, δοκιμάζει βασικά χαρακτηριστικά όπως το μέγεθος (όπως το μήκος πλευράς, η διαγώνια απόσταση), το πάχος και το μέγεθος του νήματος (όπως το βήμα, η ονομαστική διάμετρο) και οργανώνει μικτές παρτίδες τετραγωνικών καρυδιών σε ομάδες με ομοιόμορφες προδιαγραφές, παρέχοντας τυποποιημένα υλικά για μεταγενέστερες αποθήκες και συνδέσεις συναρμολόγησης. Η όλη διαδικασία βασίζεται στην οπτική τεχνολογία για την επίτευξη αποτελεσματικής και ακριβούς διαλογής.
Η μηχανή οπτικής διαλογής τετραγωνικής καρύδι χρησιμοποιεί έναν τροφοδοτικό δονητικού τύπου και είναι εξοπλισμένο με προσαρμοσμένα κομμάτια και κατευθυντικά εργαλεία. Αυτά τα εργαλεία έχουν σχεδιαστεί σχολαστικά για να τοποθετήσουν με ασφάλεια κάθε τετράγωνο παξιμάδι, συνήθως με τη μία πλευρά επίπεδη προς τα κάτω, επιτρέποντας στην κάμερα να αποκτά συνεπείς προβολές από την κορυφή προς τα κάτω, επιτρέποντας έτσι ακριβή μέτρηση.
Εκτός από την ταξινόμηση μεγέθους, το μηχάνημα μπορεί επίσης να εντοπίσει και να αφαιρέσει τα ελαττωματικά μέρη. Το οπτικό σύστημα μπορεί να ανιχνεύσει κοινά ελαττώματα όπως η γωνιακή βλάβη, οι ρωγμές, τα αγνοούμενα σπειρώματα (για προ-γαρνιρισμένα καρύδια), σοβαρή σκουριά ή λανθασμένες λοξοτομίες. Αυτή η λειτουργία ελέγχου ποιότητας εξασφαλίζει ότι μόνο τα ειδικευμένα καρύδια μπορούν να εισέλθουν στη συσκευασία.
| Είδος | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Διάμετρος καλωδίου (mm) | Φ3.0-Φ8.0 |
Φ8.0-Φ16.0 |
Φ1.2-Φ3.0 |
Φ8-Φ20 |
| Πλάτος κεφαλής (mm) | Φ5-Φ15 |
Φ10-Φ25 |
Φ2.5-Φ8 |
Φ8-Φ35 |
| Ύψος κεφαλής (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Μήκος κάτω από το κεφάλι (mm) | 5-70 | 15-120 | 1.5-12 |
|
| Ταξινόμηση ακρίβειας (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Ταχύτητα ταξινόμησης (pcs/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Πίεση αέρα (kg/cm3) |
5 |
|||
| Ηλεκτρονικός υπολογιστής | Βιομηχανικός υπολογιστής | |||
| Ψηφιακή φωτογραφική μηχανή | Βασιλιάς | Βασιλιάς |
Βασιλιάς |
Βασιλιάς |
| Καθαρό/μικτό βάρος (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Μηχανή Διερεπί (L*W*H) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Διάσταση μετά την κιβώτιο (κεντρικός υπολογιστής/δονητική θέση+βάση υπολογιστών) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Το σημείο πώλησης της μηχανής οπτικής ταξινόμησης τετραγώνων είναι ότι μπορεί να ξεκαθαρίσει με ακρίβεια και γρήγορα τα τετράγωνα καρύδια. Η κάμερά του μπορεί να καταγράψει από διάφορες γωνίες, έτσι τα ελαττωματικά προϊόντα είναι βασικά αδύνατο να ξεφύγουν από την ανίχνευση. Η ταχύτητα είναι επίσης ταχύτερη από τη χειροκίνητη λειτουργία και η ακρίβεια παραμένει η ίδια ακόμη και μετά από συνεχή λειτουργία για αρκετές ώρες.
